¿Los cables de compensación necesitan apantallamiento? Bueno, esa es una pregunta que me hacen mucho como proveedor de cables de compensación. Profundicemos en este tema y veamos qué podemos descubrir.
En primer lugar, hablemos de qué son los cables de compensación. Los cables de compensación se utilizan para conectar termopares a instrumentos de medición. Están diseñados para imitar las características eléctricas del termopar, de modo que puedan transmitir con precisión la señal de temperatura. Esto es muy importante en industrias donde la medición precisa de la temperatura es crucial, como la fabricación, la generación de energía y el procesamiento de alimentos.
Ahora, vayamos a la gran pregunta: ¿estos cables necesitan blindaje? La respuesta corta es que depende. El blindaje de los cables se utiliza principalmente para proteger la señal de interferencias electromagnéticas externas (EMI) e interferencias de radiofrecuencia (RFI). En entornos donde hay mucho ruido eléctrico, como cerca de motores grandes, transformadores o líneas eléctricas, el blindaje puede cambiar las reglas del juego.
Cuando hay un alto nivel de EMI o RFI, los cables de compensación sin blindaje pueden captar estas señales no deseadas. Esta interferencia puede distorsionar la señal de temperatura que se transmite desde el termopar al instrumento de medición. Como resultado, las lecturas de temperatura pueden ser inexactas, lo que puede provocar todo tipo de problemas en los procesos industriales. Por ejemplo, en una planta de fabricación de productos químicos, las lecturas de temperatura inexactas podrían provocar que una reacción química salga mal, lo que provocaría problemas de calidad del producto o incluso riesgos de seguridad.
Por otro lado, en un entorno eléctrico relativamente limpio, como un laboratorio pequeño con equipo eléctrico mínimo, la necesidad de blindaje puede no ser tan crítica. En estos casos, los cables de compensación no apantallados pueden funcionar perfectamente. Suelen ser más baratos y flexibles que sus homólogos blindados, lo que puede suponer una ventaja en algunas aplicaciones.
Echemos un vistazo más de cerca a las ventajas de los cables de compensación apantallados. Uno de los principales beneficios es la mejora de la integridad de la señal. El blindaje actúa como una barrera, evitando que interferencias externas lleguen a los conductores internos del cable. Esto significa que la señal de temperatura se puede transmitir con mayor precisión, lo que resulta en mediciones de temperatura más confiables.
Otro beneficio es la reducción de la diafonía. La diafonía se produce cuando la señal de un cable interfiere con la señal de otro cable. En un conjunto de cables, esto puede ser un problema importante. Los cables blindados ayudan a minimizar la diafonía, asegurando que cada cable pueda transmitir su señal sin verse afectado por los cables vecinos.
Sin embargo, los cables apantallados también presentan algunos inconvenientes. Generalmente son más caros que los cables no blindados. El material de protección adicional aumenta el coste de producción. También son menos flexibles que los cables no blindados, lo que puede dificultar su instalación en espacios reducidos.

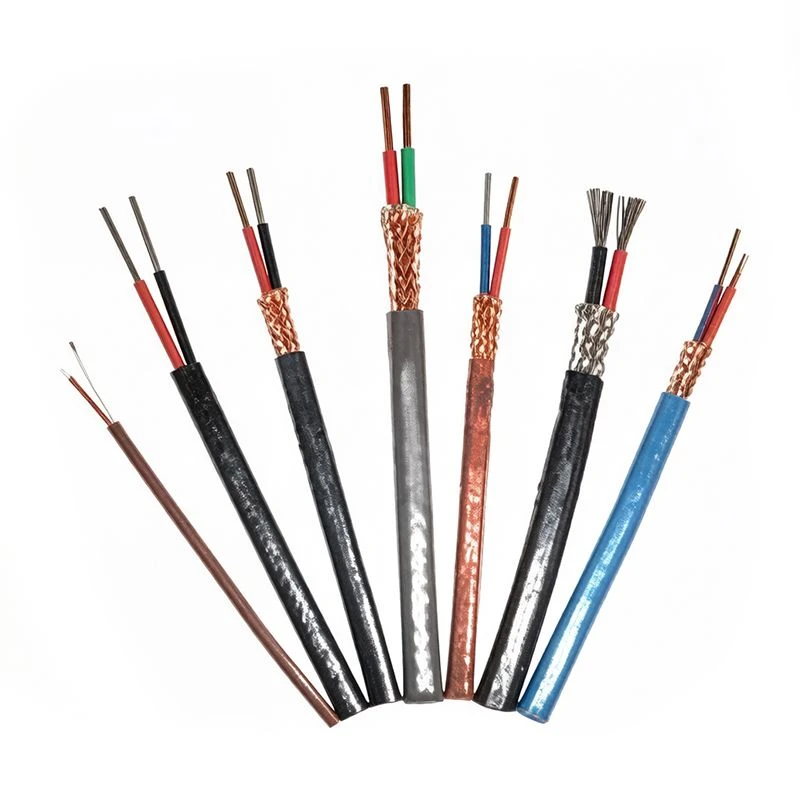

En nuestra empresa ofrecemos una gama de cables de compensación para satisfacer diferentes necesidades. Por ejemplo, nuestroCable de alta temperatura de precisión Kestá diseñado para aplicaciones de alta temperatura. Puede soportar calor extremo y al mismo tiempo proporcionar mediciones de temperatura precisas. Si trabaja en un entorno con mucho ruido eléctrico, nuestroCable blindado de precisión tipo Kpodría ser la elección correcta para usted. Ofrece una excelente protección contra EMI y RFI. Y para aquellos que no necesitan protección, nuestroCable compensador de precisión tipo Kes una opción rentable.
Entonces, ¿cómo se decide si se necesitan cables de compensación apantallados o no? Aquí hay algunos factores a considerar:
- Entorno eléctrico: Como se mencionó anteriormente, si se encuentra en un entorno con mucho ruido eléctrico, probablemente sea una buena idea protegerlo. Puede evaluar el nivel de EMI y RFI observando los tipos de equipos eléctricos en el área.
- Requisitos de precisión: Si su aplicación requiere mediciones de temperatura muy precisas, el blindaje puede ayudar a garantizar que la señal no se distorsione por interferencias externas.
- Presupuesto: Los cables blindados son más caros, por lo que es necesario equilibrar el coste con los beneficios. Si su presupuesto es ajustado y el entorno eléctrico está relativamente limpio, los cables sin blindaje pueden ser suficientes.
- Requisitos de instalación: Si necesita instalar los cables en espacios reducidos, la flexibilidad de los cables no blindados puede ser una ventaja.
En conclusión, si los cables de compensación necesitan apantallamiento depende de la aplicación específica. No hay una respuesta única que se ajuste a todos. Como proveedor de cables de compensación, estamos aquí para ayudarle a tomar la decisión correcta. Si no está seguro de qué tipo de cable se adapta mejor a sus necesidades, no dude en comunicarse con nosotros. Podemos brindarle más información y orientación según su situación específica.
