Par de cables de instrumentación blindados

En un cable multinúcleo, una señal de 4-20 mA pasa justo al lado de una señal de conmutación de 220 V. ¿Interfieren entre sí? Sí. La señal fuerte crea una diafonía grave en el par adyacente.

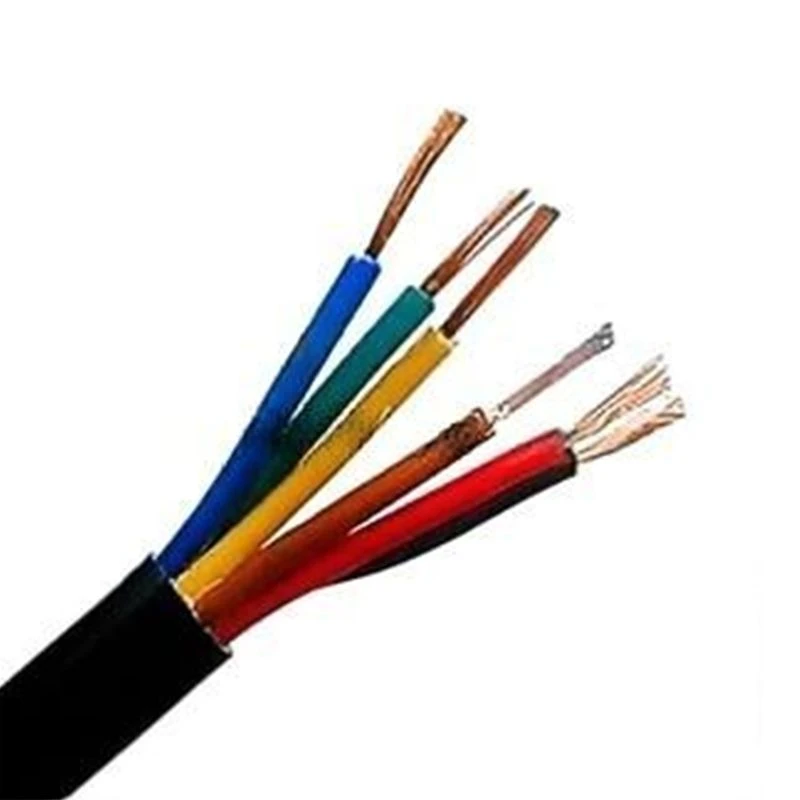

Nuestro cable de instrumentación blindado de par utiliza una estructura de blindaje de par individual. Su voltaje nominal es 300/500V. Está diseñado para circuitos de medición de precisión que necesitan una protección estricta contra la diafonía de par a par. Algunos ejemplos son la transmisión de señales débiles desde RTD y termopares.

Cada par de cables de señal está trenzado con alta precisión. Diferentes pares usan diferentes longitudes de torsión. Las longitudes de torsión están estrictamente escalonadas. Esto reduce el acoplamiento electromagnético entre pares adyacentes.

El núcleo es la capa protectora del par. Fuera de cada par trenzado, envolvemos o trenzamos una capa protectora separada. A menudo utilizamos una envoltura de cinta compuesta de plástico de aluminio con un cable de drenaje de cobre estañado. La cobertura alcanza el 100%. También podemos utilizar trenza de alambre de cobre con una cobertura del 80% o más. Esta capa protectora bloquea cada par de señales dentro de su propia jaula metálica.

Después de torcer todos los pares de unidades blindadas, no agregamos un blindaje general. Luego extruimos directamente la funda de PVC.

La estructura de blindaje de pares proporciona un acoplamiento capacitivo y un acoplamiento inductivo muy bajo entre pares. La atenuación de diafonía medida en el extremo cercano suele ser superior a 60 dB. Esto significa que incluso si una señal RTD de milivoltios y una señal de encendido/apagado de relé pasan por el mismo cable, no interfieren entre sí.

En comparación con los cables blindados generales, el cable de instrumentación blindado de par es más fácil de cablear. Los cables de drenaje de cada par de capas protectoras se pueden conectar a tierra de forma independiente en el sitio según sea necesario. También pueden conectarse a diferentes sistemas de igual potencial. Esto proporciona una gran flexibilidad.

La tensión nominal es de 300/500 V. La temperatura de trabajo es de 70 grados. El aislamiento es polietileno. Esto proporciona una resistencia de aislamiento mayor o igual a 1000 MΩ·km. El radio de curvatura mínimo es 6 veces el diámetro exterior del cable.

Contamos con un departamento de control de calidad dedicado. Hacen controles aleatorios. Contamos con personal dedicado para el servicio postventa. Aceptamos inspección de terceros.
