Una señal de termopar de nivel de milivoltios pasa junto a un cable de alimentación de 220 V. ¿Lo que sucede? Las lecturas del instrumento comienzan a saltar. Los cables de control normales no pueden transmitir este tipo de señal débil.

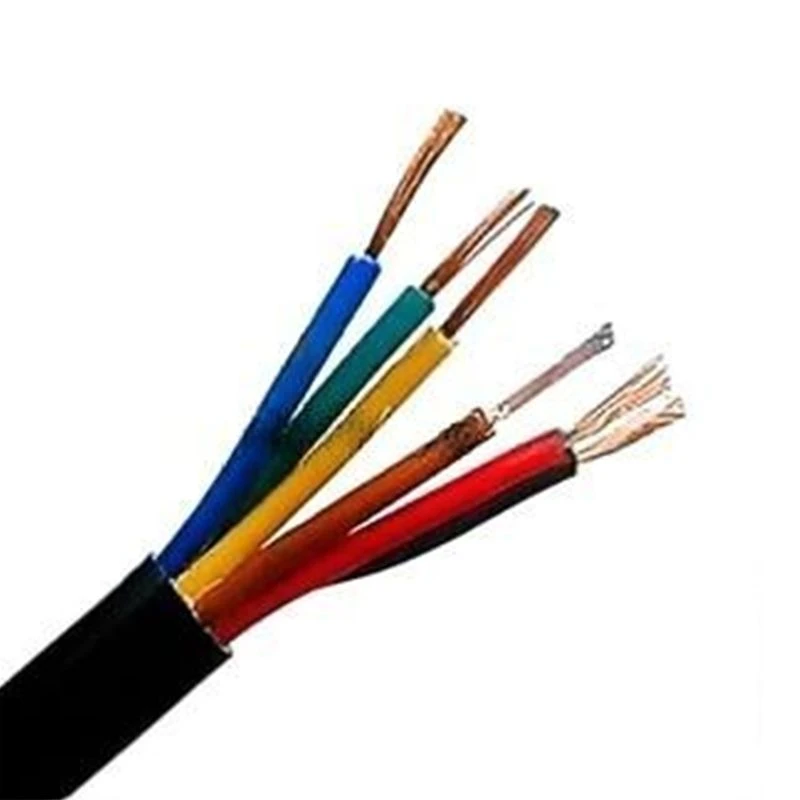

Nuestro cable blindado para computadora es un cable de instrumentación blindado general. Se utiliza en centrales eléctricas, automatización metalúrgica y plantas petroquímicas. El sistema DCS y el PLC envían señales de nivel de milivoltios o microamperios a los instrumentos de campo. Los cables comunes no pueden hacer este trabajo.
El conductor es de cobre blando recocido de múltiples hilos. Utilizamos conductor Clase 5. Esto proporciona un buen rendimiento de flexión y un cableado sencillo. La resistencia del conductor sigue estrictamente el estándar GB/T 3956 Clase 5.
El aislamiento es de polietileno, no de PVC. El polietileno tiene una constante dieléctrica más baja, aproximadamente 2,3. También tiene una tangente de pérdida dieléctrica muy baja. Esto le da al cable una capacitancia baja de aproximadamente 50 a 60 pF/m. La pérdida de transmisión de señal es baja. La distancia de transmisión es mayor.
Después del trenzado, utilizamos alambre de cobre libre de oxígeno o alambre de cobre estañado para blindaje trenzado de alta densidad. La densidad de la trenza no es inferior al 80%. Este blindaje general bloquea la radiación electromagnética del exterior, como los campos magnéticos de grandes motores cercanos.
La capa exterior es una funda de PVC. Esto proporciona protección básica contra la humedad y la corrosión.
La tensión nominal es de 300/500 V. La temperatura de trabajo a largo plazo es de 70 grados. Si elige aislamiento XLPE, puede alcanzar los 90 grados. A 20 grados, la resistencia de aislamiento no es inferior a 1000 MΩ·km. Esto es mucho más alto que los cables de control normales. La capacitancia de trabajo medida se puede controlar por debajo de 0,06 μF/100 m. Esto asegura una transmisión completa de la señal de pulso.
El cable de computadora blindado no tiene armadura. Su radio de curvatura mínimo es 6 veces el diámetro exterior del cable. Si la interferencia es muy grave, sugerimos actualizar a la versión con blindaje par más blindaje general.
Nuestra fábrica fabrica cables desde 2001. Ya son 25 años. Hemos trabajado con marcas globales. Cumplimos con las regulaciones ambientales locales. Contamos con personal dedicado para el servicio postventa.
Tabla de datos técnicos
|
Parámetro |
Valor |
|
Nombre del producto |
Cable de computadora blindado |
|
Conductor |
Cobre blando recocido clase 5 |
|
Aislamiento |
Polietileno (PE) |
|
Blindaje |
Trenza de alambre de cobre (80% de densidad) |
|
Vaina |
CLORURO DE POLIVINILO |
|
Clasificación de voltaje |
300/500V |
|
Temperatura de trabajo normal |
70 grados (90 grados con XLPE) |
|
Capacidad |
Menor o igual a 0,06 μF/100 m |
|
Resistencia de aislamiento |
Mayor o igual a 1000 MΩ·km (a 20 grados) |
|
Radio de curvatura mínimo |
6 x diámetro exterior |
|
Mejor aplicación |
Centrales eléctricas, metalurgia, sistemas de control petroquímicos. |
Etiqueta: cable de computadora blindado, fabricantes de cables de computadora blindados de China, Cable de control apantallado por par flexible, Cable de ordenador apantallado flexible, Cable de control apantallado individual y en general, Cable de instrumentación, Cable de instrumentación apantallado por pareja, Cable de ordenador apantallado
